磁力仪查看器

磁力仪查看器是处理 TreasureHunter3D 和 FG Sensors DIY Gradiometer Kit 文件的核心分析工具。打开扫描文件后,您可以使用页面顶部的工具栏在四种视图模式之间切换。


上传扫描文件

  1. 在左侧导航的"仪器"下,进入磁力仪

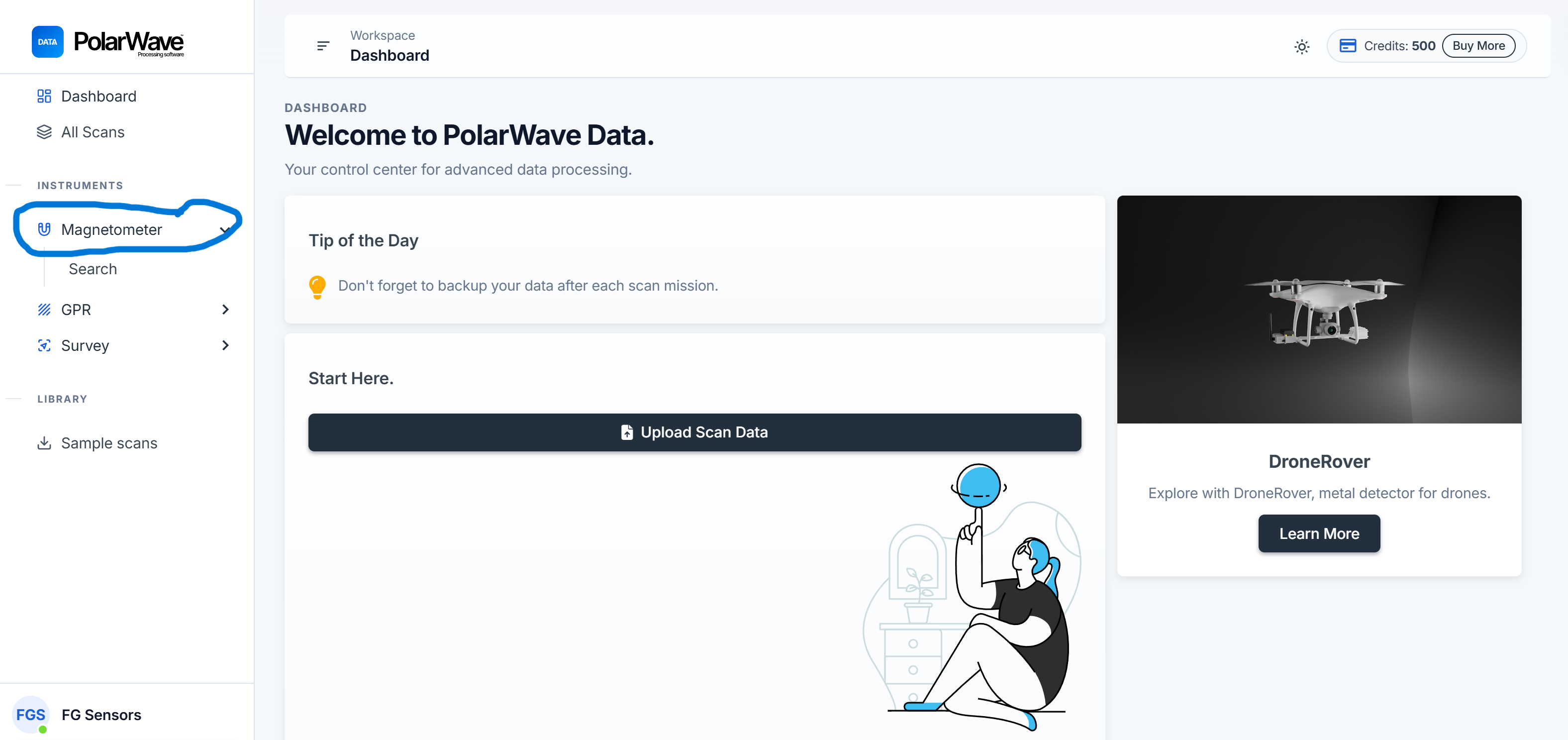

仪表板 — 点击左侧边栏的磁力仪

  1. 点击选择文件,或将文件拖放到扫描表上。

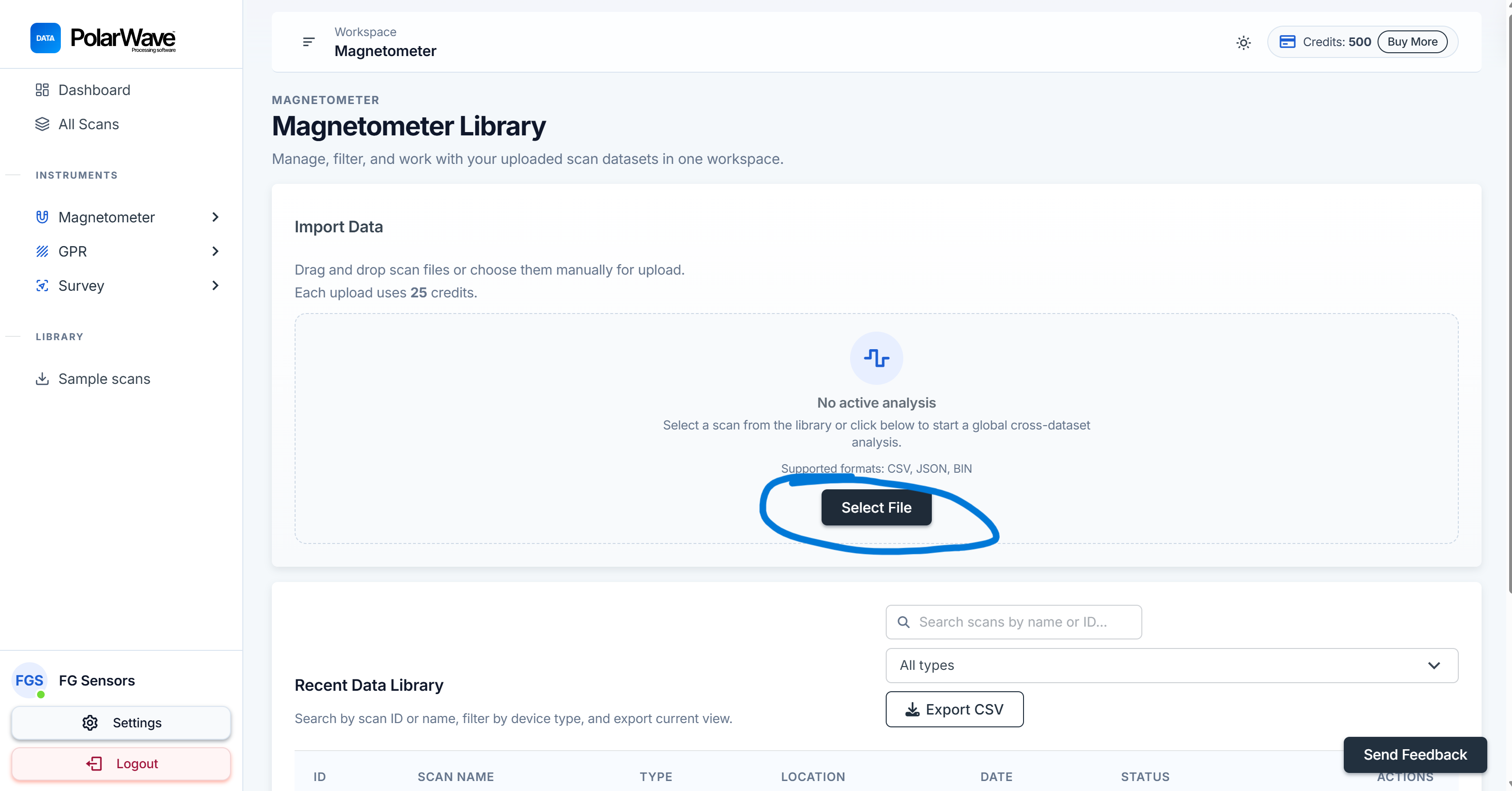

磁力仪库 — 点击"选择文件"上传扫描

  1. 从下拉菜单中选择设备类型,或留空以自动检测。保持原始文件名不变——平台使用文件名来识别设备。

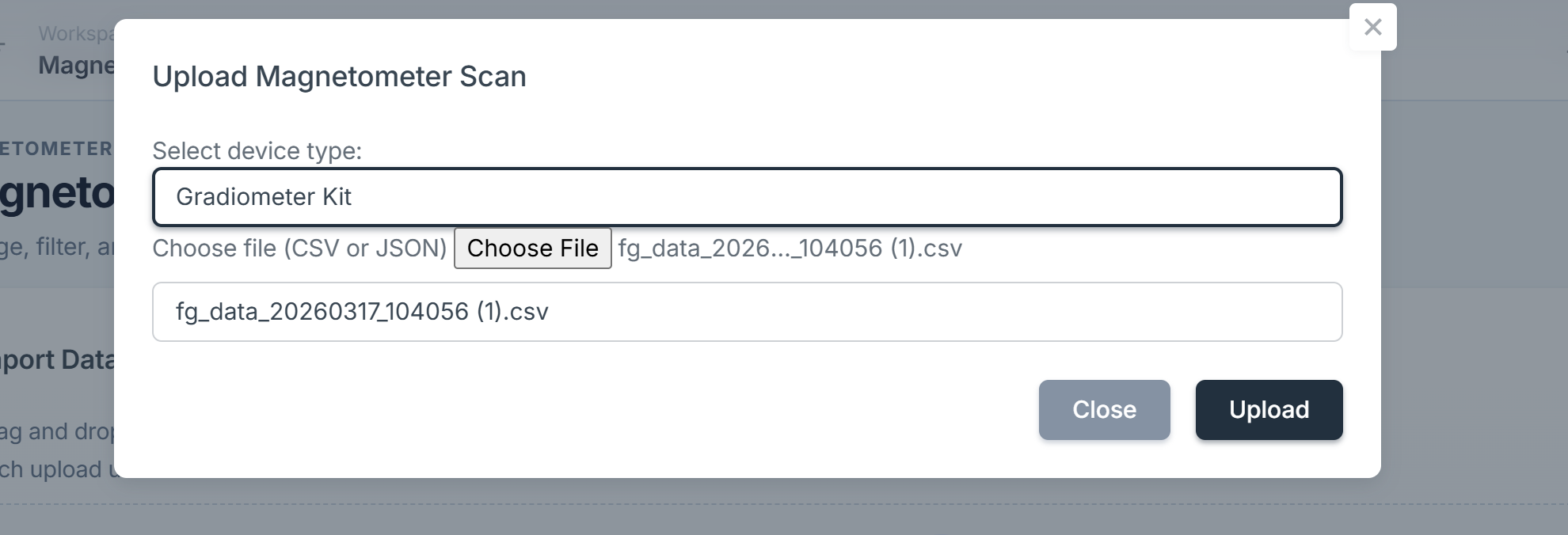

上传对话框 — 选择设备类型并选择文件

  1. 点击上传 — 扣除 25 积分。扫描将在几秒到一分钟内出现在表格中。

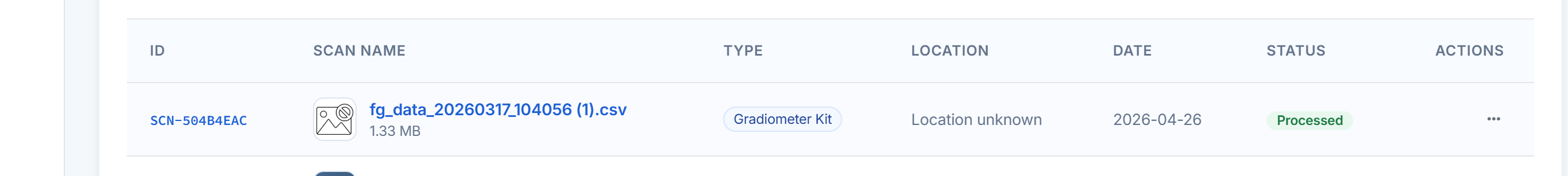

上传成功后的数据库

  1. 点击行以打开查看器。默认以 3D 模式打开,下方显示 1D 剖面图。

视图模式

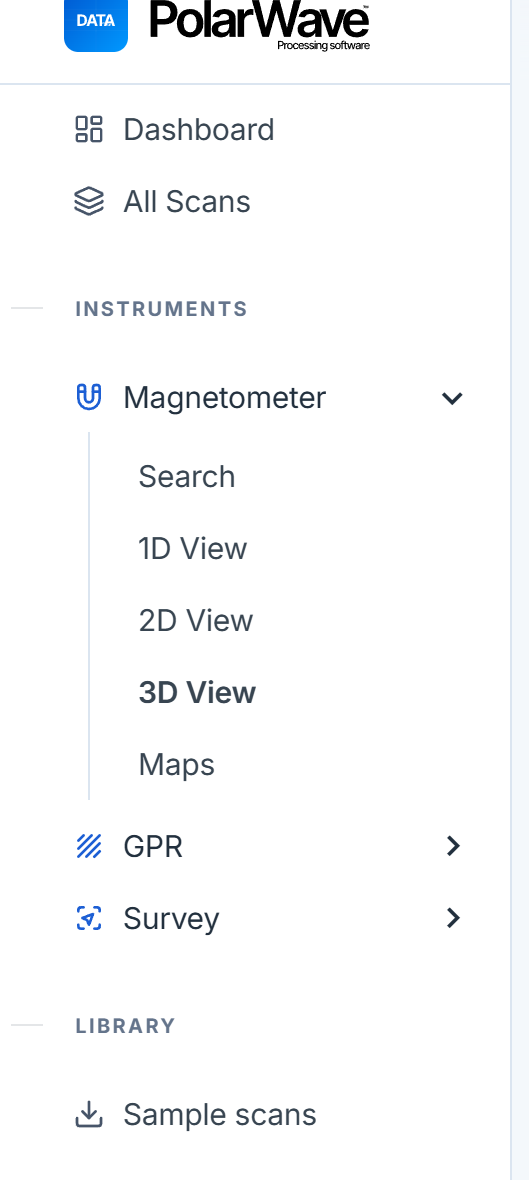

视图模式按钮 — 1D、2D、3D、地图

1D — 剖面图

1D 视图将您的扫描显示为折线图。横轴表示沿扫描路径的位置,纵轴显示信号强度。单位取决于您的设备:

设备单位
TreasureHunter3D信号强度(–1 至 1)
FG Sensors DIY Gradiometer Kit信号强度(–1 至 1)
PolarWave DroneRover (测量)纳特斯拉(nT)
FG Sensors FGA Logger (测量)纳特斯拉(nT)

点击 1D 图表可在感兴趣的点放置标签 — 标签与扫描一起保存,并显示在 PDF 报告中。

使用鼠标滚轮缩放,点击并拖动平移。双击重置视图。

1D 视图中的控件:

控件功能
磁铁类型选择单轴、双轴或总场显示
指标类型选择要显示的测量值(总场、梯度等)
抽取减少数据量以加快大文件的显示速度
插值将数据均匀化到一致分辨率
放大缩放数值以使细微异常更明显
平滑减少噪声以显示底层信号形状
去趋势去除扫描中的缓慢基线漂移
基线去除将信号居中于零
灵敏度调整 2D 和 3D 视图中的色阶范围

2D — 热力图

2D 视图将您的扫描渲染为颜色编码的网格。行表示各扫描线,颜色表示信号强度。相同的滤波器控件在此处同样适用。使用灵敏度滑块使弱异常进入可见范围。

2D 中的注释:

  1. 在网格上点击并拖动,以在异常上方绘制矩形区域。
  2. 将出现一个对话框,询问您为该区域命名。
  3. 注释自动保存,并显示在您的 PDF 报告中。

3D — 曲面图

查看器默认在 3D 模式下打开。3D 视图将您的数据渲染为交互式三维曲面,显示异常深度和形状 — 峰值和谷值代表扫描区域内的磁场变化。

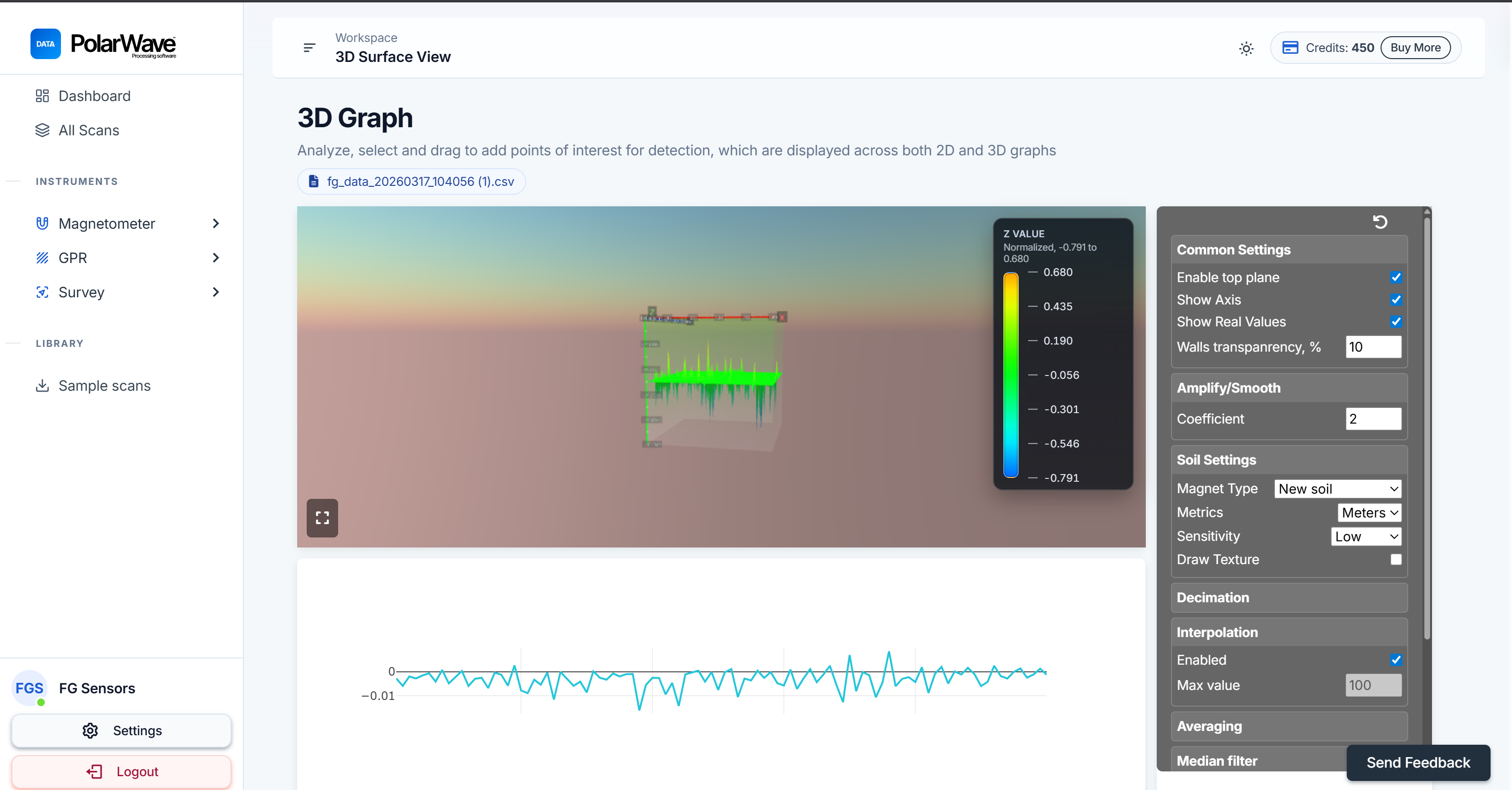

3D 曲面查看器 — 磁数据的交互式渲染

控件功能
旋转点击并拖动以从任意角度旋转模型
缩放向上/向下滚动
平移右键点击并拖动(或双指触控板)
标签点击曲面在感兴趣的点放置标记

地图 — 卫星叠加

地图视图使用调查期间记录的 GPS 坐标,将您的扫描叠加在实时卫星或街道地图上。

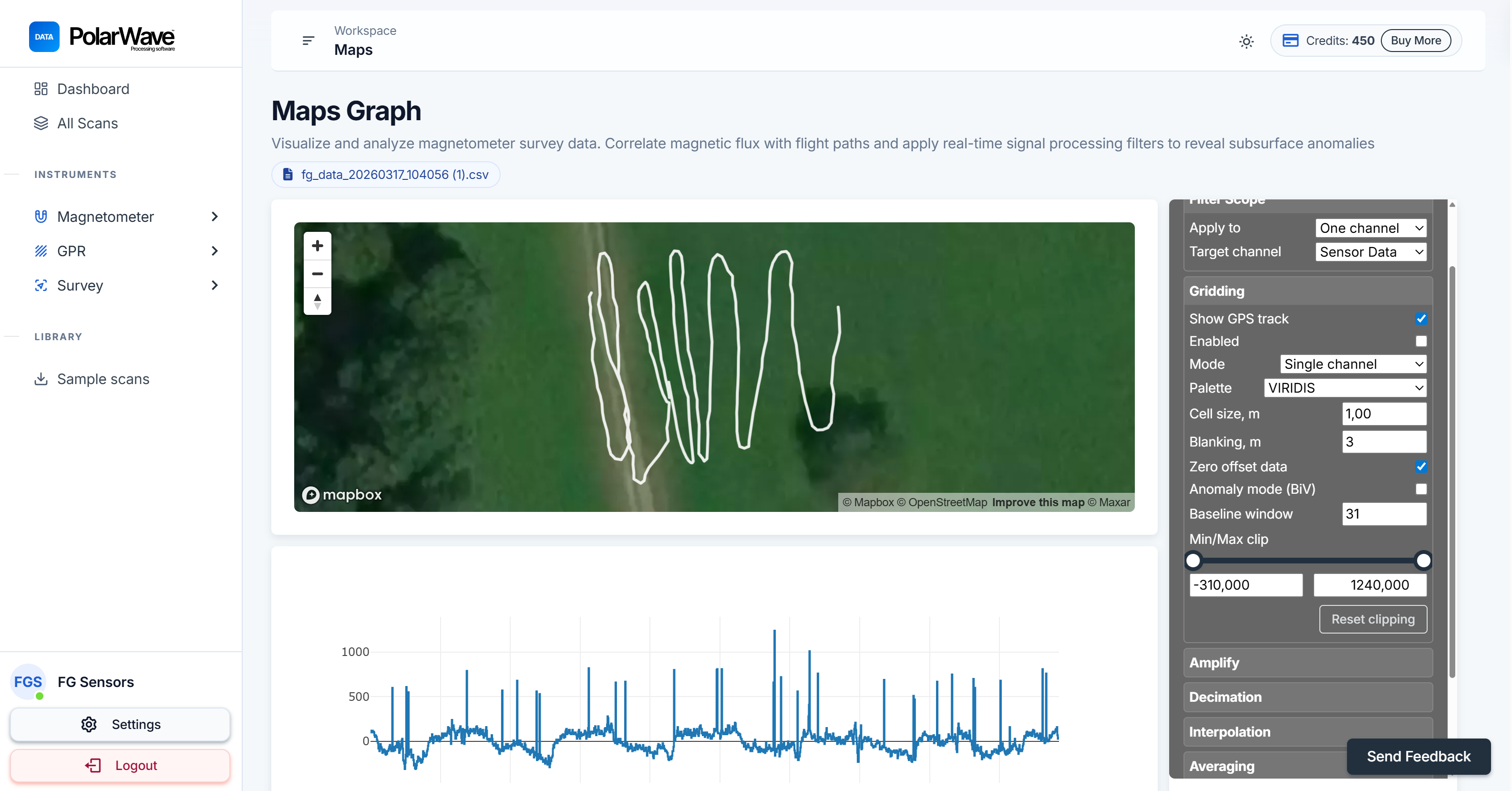

地图视图 — 扫描叠加在卫星图像上

首次切换到地图视图时,会出现一条 GPS 轨迹线。在右侧面板中启用网格化,将调查数据插值到勘测区域,将原始轨迹转换为填充色彩图。

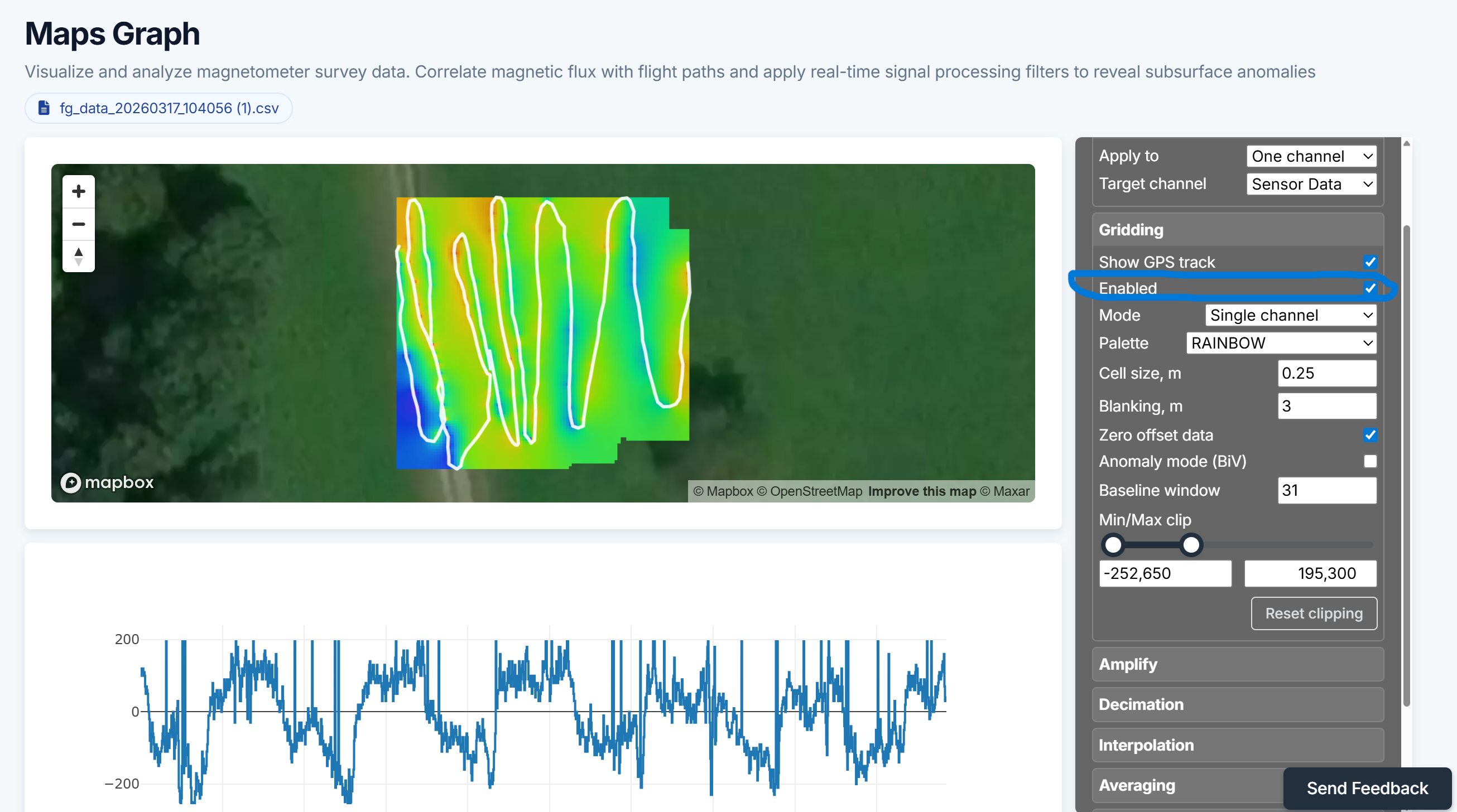

右侧面板中的网格化开关

需要 GPS

地图视图需要文件中嵌入的 GPS 数据。请确认调查期间 GPS 记录处于活动状态。如不确定,在文本编辑器中打开文件,在顶部附近查找纬度/经度列。

网格中的斑块或空白区域通常意味着调查线间距过大 — 更紧密的线间距可产生更平滑、更完整的网格。


工具栏

按钮操作
1D / 2D / 3D / 地图切换视图模式
报告打开此扫描的报告预览
下载 CSV导出处理后的数据

使用多轴设备

具有 2 或 3 个磁力仪轴的设备为每个方向生成单独的通道。使用磁铁类型选择器在以下选项之间切换:

  • 单轴 — 仅垂直分量
  • 双轴 — 水平和垂直
  • 总场 — 所有轴的综合场强

总场视图通常对于定位地下铁磁物体最为有用。


寻找异常的技巧

  1. 首先应用去趋势 — 区域性地磁梯度会产生缓慢的基线漂移,可能隐藏局部异常。
  2. 增加放大,直到异常从背景中脱颖而出。
  3. 如果信号非常不规则,使用平滑来减少噪声。
  4. 切换到 2D,查看异常在多条扫描线上的空间范围。
  5. 使用地图视图在地理位置上定位异常 — 启用网格化以获得填充色彩叠加。
  6. 在生成报告之前,使用标签注释标记异常位置。

滤波器持久性

所有滤波器设置自动按扫描保存。当您返回扫描时,上次的配置将被恢复。点击滤波器面板中的重置滤波器按钮以重新开始。
