Magnetometer-Viewer

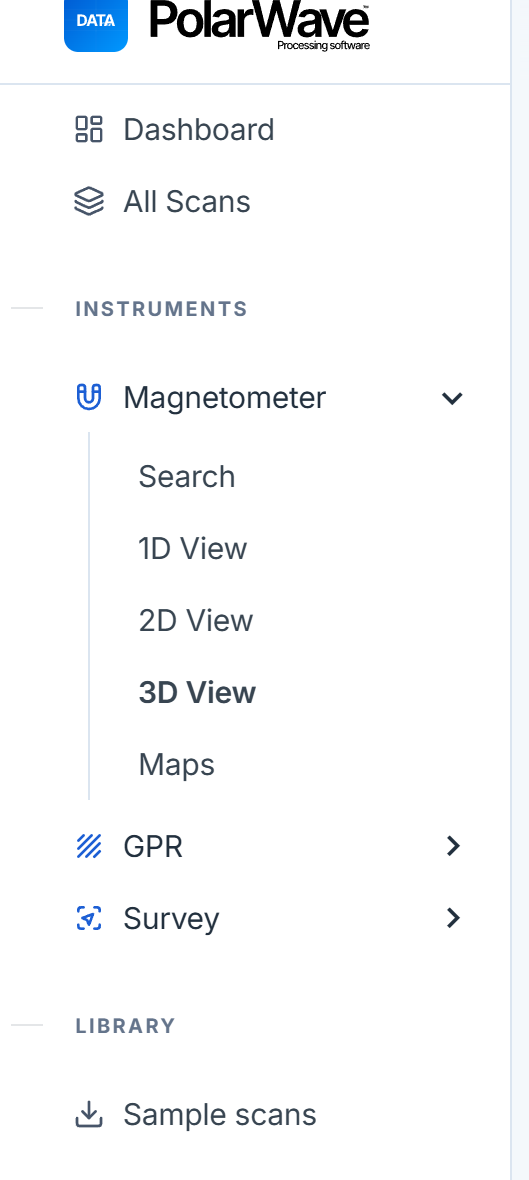

Der Magnetometer-Viewer ist das zentrale Analysewerkzeug für TreasureHunter3D- und FG Sensors DIY Gradiometer Kit-Dateien. Nach dem Öffnen eines Scans können Sie über die Symbolleiste oben auf der Seite zwischen vier Ansichtsmodi wechseln.
Scan hochladen

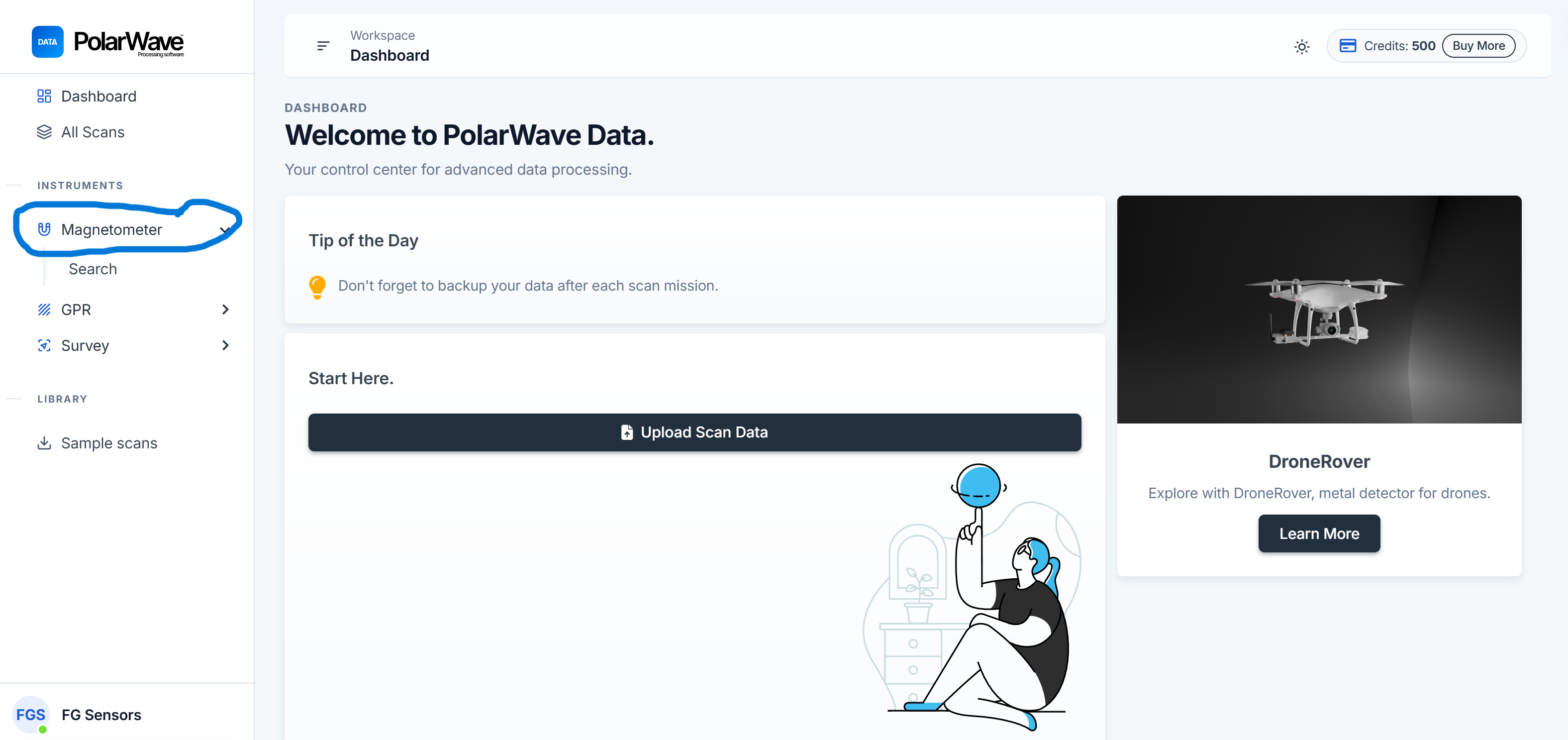

- Gehen Sie unter Instrumente in der linken Navigation zu Magnetometer.

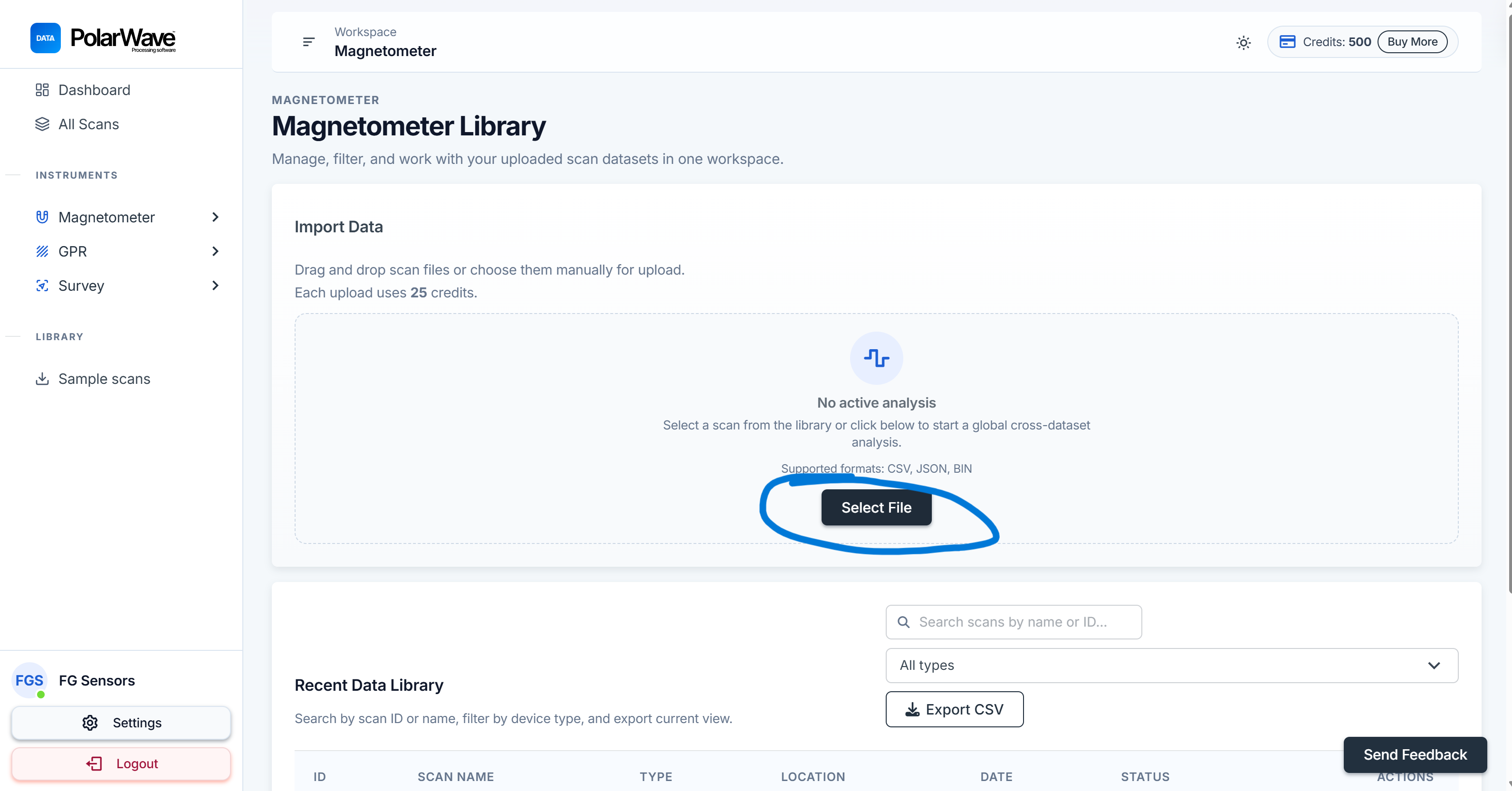

- Klicken Sie auf Datei auswählen oder ziehen Sie Ihre Datei auf die Scan-Tabelle.

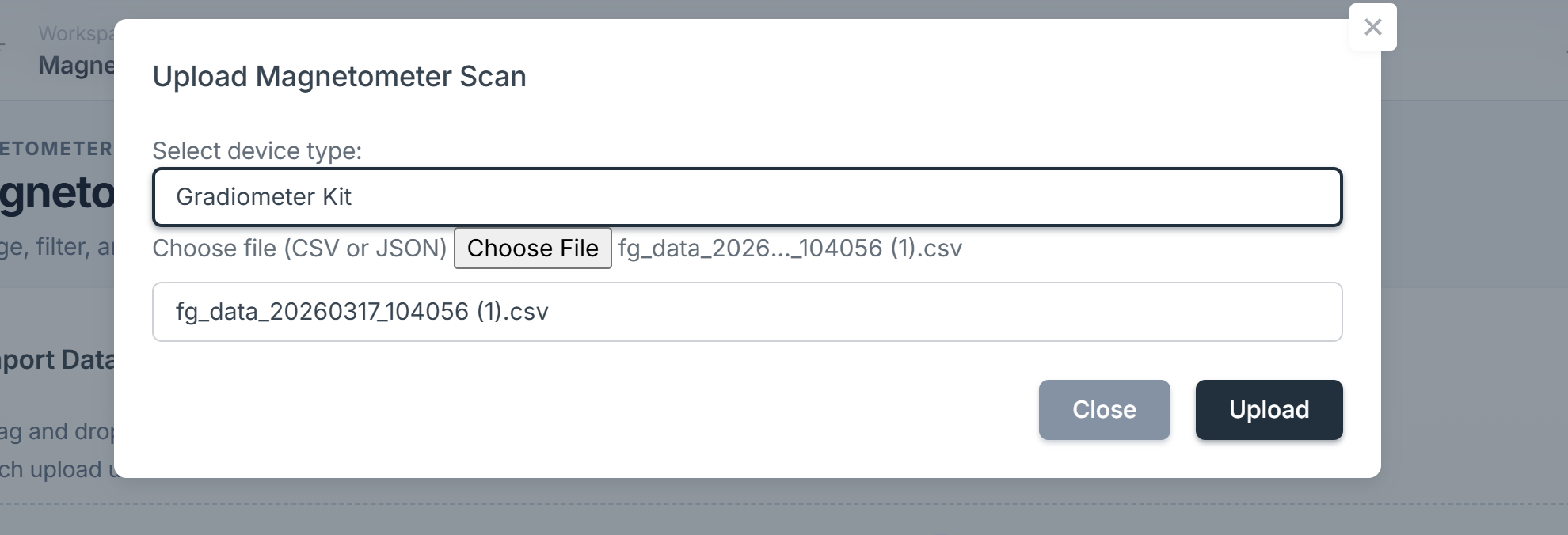

- Wählen Sie Ihren Gerätetyp aus dem Dropdown aus oder lassen Sie es für die automatische Erkennung leer. Behalten Sie den ursprünglichen Dateinamen bei — die Plattform nutzt ihn zur Geräteerkennung.

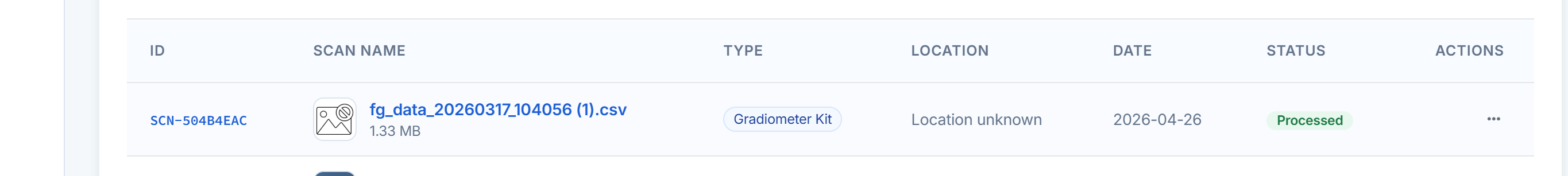

- Klicken Sie auf Hochladen — 25 Credits werden abgezogen. Der Scan erscheint innerhalb weniger Sekunden bis einer Minute in der Tabelle.
- Klicken Sie auf die Zeile, um den Viewer zu öffnen. Er öffnet standardmäßig im 3D-Modus, mit dem 1D-Profildiagramm darunter.
Ansichtsmodi
1D — Profildiagramm
Die 1D-Ansicht zeigt Ihren Scan als Liniendiagramm. Die horizontale Achse stellt die Position entlang des Scanpfads dar, die vertikale Achse die Signalintensität. Die Einheit hängt von Ihrem Gerät ab:
| Gerät | Einheit |
|---|---|
| TreasureHunter3D | Signalstärke (–1 bis 1) |
| FG Sensors DIY Gradiometer Kit | Signalstärke (–1 bis 1) |
| PolarWave DroneRover (Survey) | Nanotesla (nT) |
| FG Sensors FGA Logger (Survey) | Nanotesla (nT) |
Klicken Sie auf das 1D-Diagramm, um einen Tag auf einem Interessenpunkt zu setzen — Tags werden mit dem Scan gespeichert und erscheinen in Ihrem PDF-Bericht.
Verwenden Sie das Mausrad zum Zoomen, klicken und ziehen Sie zum Schwenken. Doppelklick setzt die Ansicht zurück.
Steuerelemente in der 1D-Ansicht:
| Steuerelement | Funktion |
|---|---|
| Magnettyp | Einzel-, Dual- oder Gesamtfeldanzeige wählen |
| Metriken | Anzuzeigende Messung wählen (Gesamtfeld, Gradient usw.) |
| Dezimierung | Datenpunkte reduzieren für schnellere Anzeige großer Dateien |
| Interpolation | Daten auf gleichmäßige Auflösung glätten |
| Amplifikation | Werte skalieren, um schwache Anomalien sichtbarer zu machen |
| Glättung | Rauschen reduzieren, um die Signalform zu erkennen |
| Detrend | Langsame Basisdrift entfernen |
| Basislinienentfernung | Signal um Null zentrieren |
| Empfindlichkeit | Farbskalenbereich in 2D- und 3D-Ansichten anpassen |
2D — Heatmap
Die 2D-Ansicht rendert Ihren Scan als farbcodiertes Raster. Zeilen repräsentieren einzelne Scanlinien, die Farbe die Signalintensität. Dieselben Filtersteuerungen gelten hier. Verwenden Sie den Empfindlichkeits-Schieberegler, um schwache Anomalien sichtbar zu machen.
Anmerkungen in 2D:
- Klicken und ziehen Sie auf dem Raster, um einen rechteckigen Bereich über einer Anomalie zu zeichnen.
- Ein Dialog erscheint, in dem Sie den Bereich benennen können.
- Anmerkungen werden automatisch gespeichert und erscheinen in Ihrem PDF-Bericht.

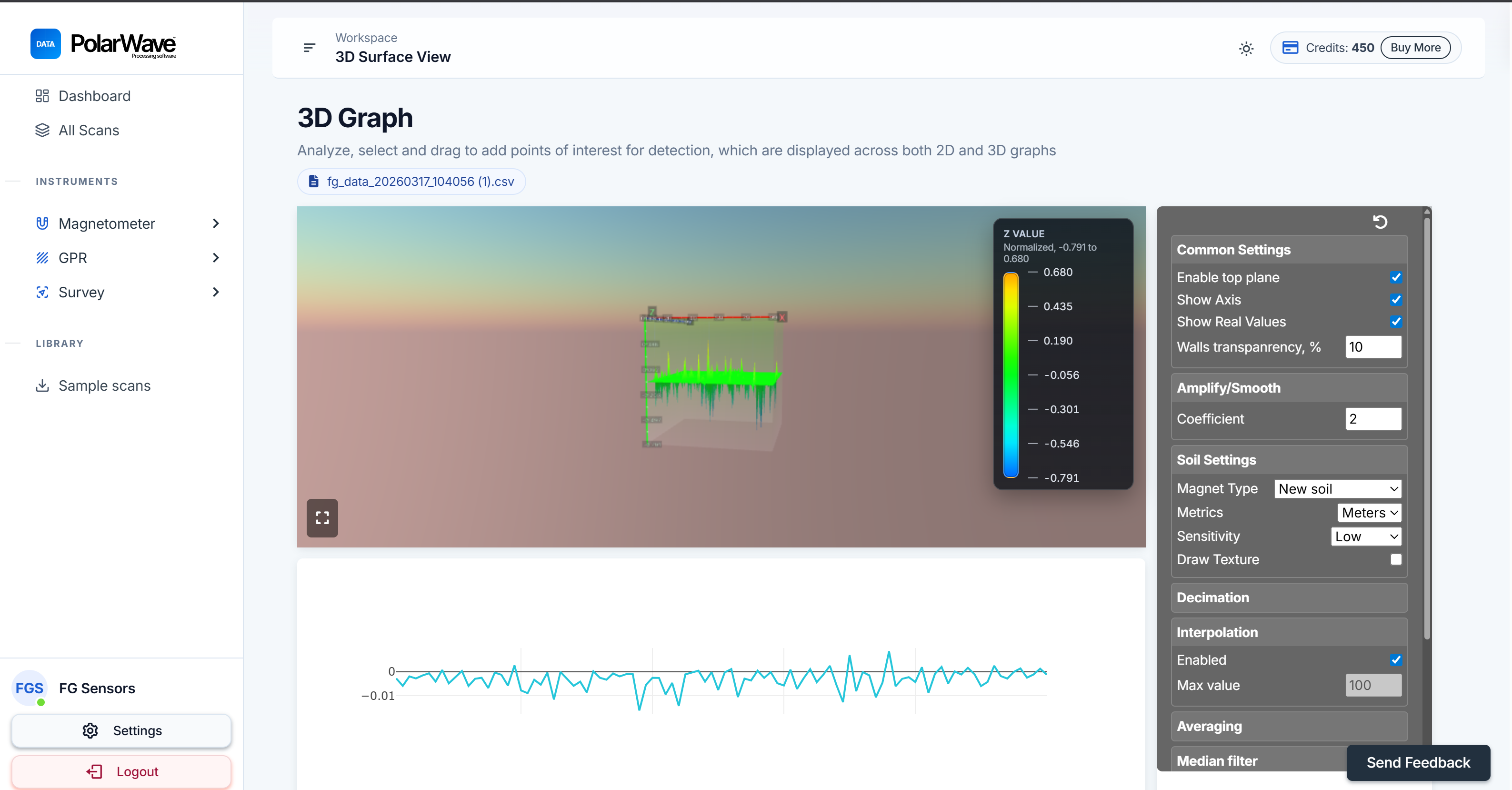

3D — Oberflächenplot
Der Viewer öffnet standardmäßig im 3D-Modus. Die 3D-Ansicht rendert Ihre Daten als interaktive dreidimensionale Oberfläche, die Anomalientiefe und -form zeigt — Gipfel und Täler stellen magnetische Feldvariationen im gescannten Bereich dar.
| Steuerelement | Funktion |
|---|---|
| Drehen | Klicken und ziehen zum Drehen des Modells |
| Zoom | Scrollen nach oben/unten |
| Schwenken | Rechtsklick und ziehen (oder Zwei-Finger-Trackpad) |
| Tags | Auf die Oberfläche klicken, um einen Marker zu setzen |
Karten — Satellitenüberlagerung

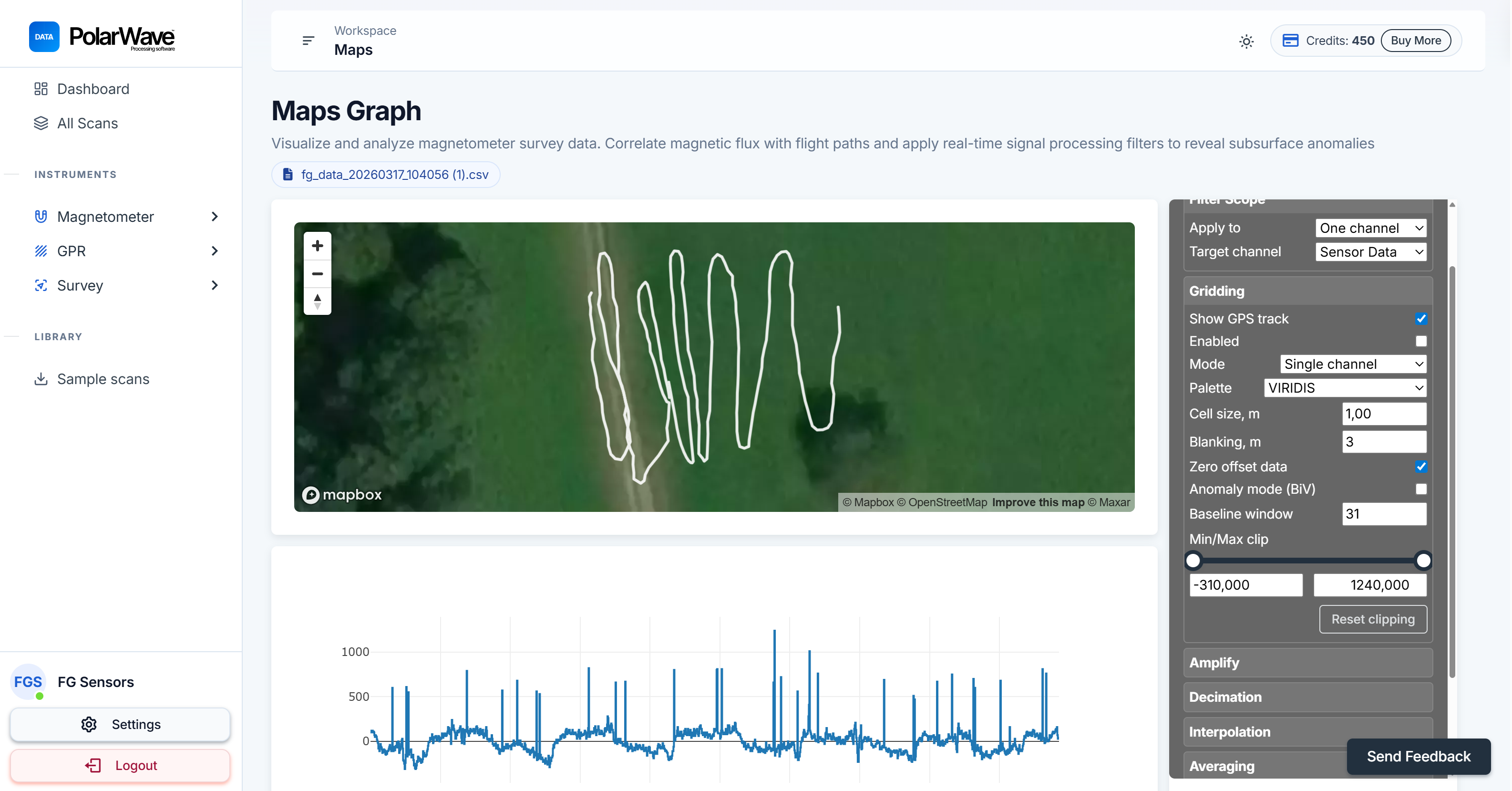

Die Kartenansicht zeigt Ihren Scan überlagert auf einer Live-Satelliten- oder Straßenkarte mithilfe der GPS-Koordinaten, die während der Begehung aufgezeichnet wurden.

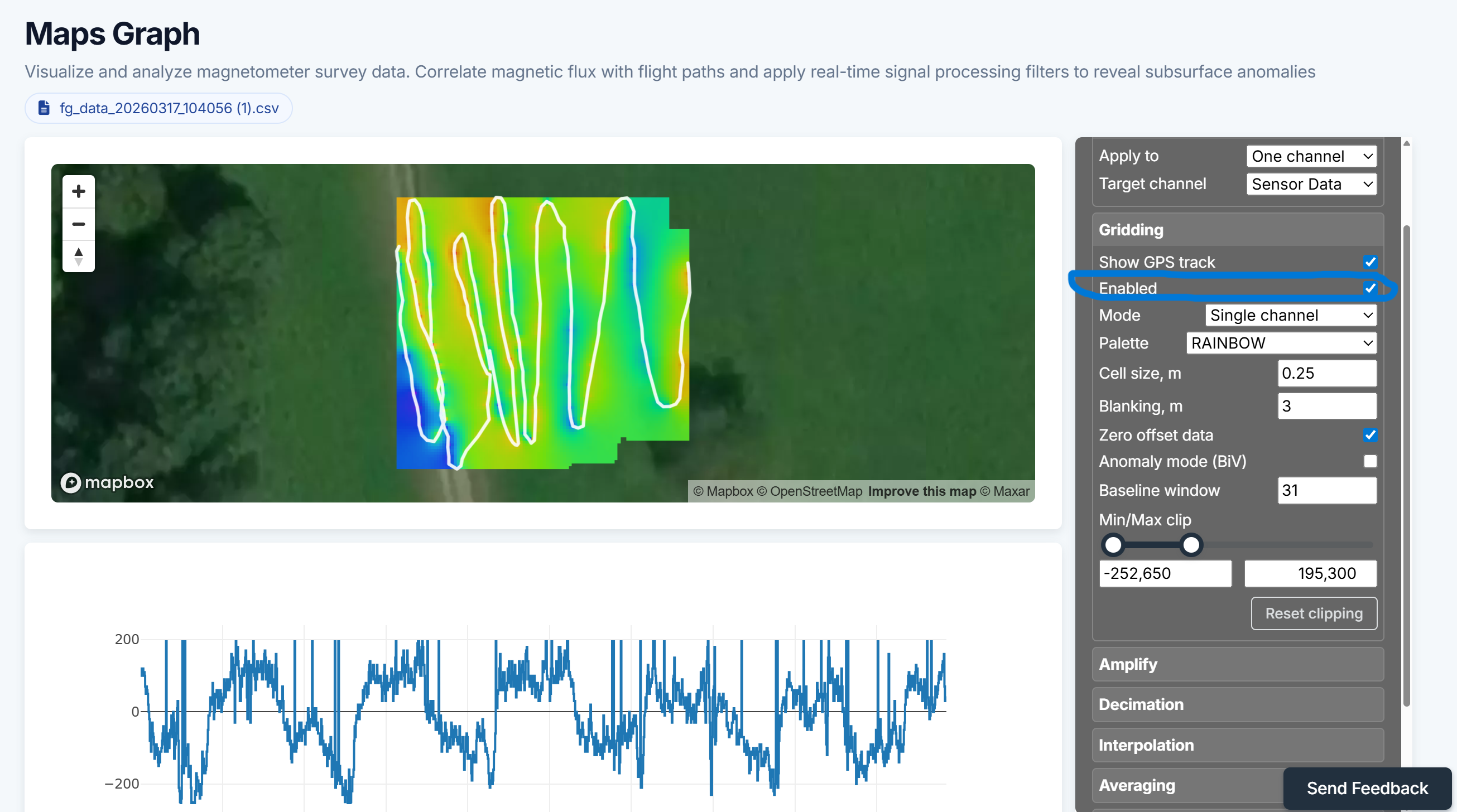

Beim ersten Wechsel zur Kartenansicht erscheint eine GPS-Spurlinie. Aktivieren Sie Gitterung im rechten Panel, um Ihre Surveydaten über die vermessene Fläche zu interpolieren und die Rohdatenspur in eine ausgefüllte Farbkarte umzuwandeln.
Die Kartenansicht erfordert GPS-Daten in Ihrer Datei. Bestätigen Sie, dass GPS während Ihrer Begehung aktiv war. Falls unsicher, öffnen Sie die Datei in einem Texteditor und suchen Sie nach Breiten-/Längengrad-Spalten am Anfang.
Lückenhafte oder leere Bereiche im Raster bedeuten normalerweise, dass die Scanlinien zu weit auseinanderlagen — engerer Linienabstand erzeugt ein gleichmäßigeres, vollständigeres Raster.
Symbolleiste
| Schaltfläche | Aktion |
|---|---|
| 1D / 2D / 3D / Karten | Ansichtsmodus wechseln |
| Bericht | Berichtsvorschau für diesen Scan öffnen |
| CSV herunterladen | Verarbeitete Daten exportieren |
Arbeiten mit Mehrkanal-Geräten
Geräte mit 2 oder 3 Magnetometerachsen erzeugen separate Kanäle für jede Richtung. Verwenden Sie den Magnettyp-Selektor, um zu wechseln zwischen:
- Einzelachse — nur vertikale Komponente
- Dualachse — horizontal und vertikal
- Gesamtfeld — kombinierte Feldstärke aller Achsen
Die Gesamtfeldansicht ist für die Suche nach vergrabenen Eisenobjekten meist am nützlichsten.
Tipps zur Anomalienerkennung
- Wenden Sie zuerst Detrend an — regionale geomagnetische Gradienten erzeugen eine langsame Basisdrift, die lokale Anomalien verbergen kann.
- Erhöhen Sie die Amplifikation, bis Anomalien sich vom Hintergrund abheben.
- Verwenden Sie Glättung, um Rauschen zu reduzieren, wenn das Signal sehr unregelmäßig ist.
- Wechseln Sie zu 2D, um die räumliche Ausdehnung einer Anomalie über mehrere Scanlinien zu sehen.
- Verwenden Sie die Karten-Ansicht, um Anomalien geografisch zu verorten — aktivieren Sie Gitterung für eine ausgefüllte Farbüberlagerung.
- Verwenden Sie Tags und Anmerkungen, um Anomaliepositionen vor der Berichterstellung zu markieren.
Filter-Persistenz
Alle Filtereinstellungen werden automatisch pro Scan gespeichert. Wenn Sie zu einem Scan zurückkehren, wird Ihre letzte Konfiguration wiederhergestellt. Klicken Sie auf Filter zurücksetzen im Filterpanel, um neu zu beginnen.
